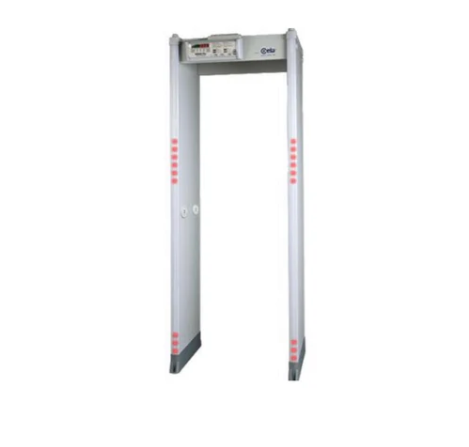

Detector de Passagem

Detector de Metais

O detector de metais deve ser certificado para uso em aeroportos europeus por uma autoridade de aviação civil da UE (por exemplo, STAC – Service technique de l'aviation civil).
O detector de metais deve estar em conformidade com a norma dos EUA de 2003 e totalmente conforme a norma NIJ-0601.02 introduzida pelo Ministério da Justiça, que substitui a norma NILECJ-STD-0601.00 em 1974. Este padrão define 3 níveis diferentes de segurança:

1. Objetos grandes (pistolas)

2. Objetos médios (facas) e

3. Objetos pequenos (objetos pequenos e difíceis de encontrar, como chaves de algemas).

O NIJ-0601.02 define os requisitos para sensibilidade à detecção, discriminação e imunidade ambiental. Um trecho dos detalhes é descrito abaixo (indicação dos parágrafos de referência no idioma original):

Detecção

Par. 2.3 - ESPECIFICAÇÕES
DE DESEMPENHO DE DETECÇÃO Par. 2.3.1 - SENSIBILIDADE À DETECÇÃO: O Detector de Metais de passagem deve fornecer uma indicação de alarme para cada amostra de teste especificada pelo padrão (LO – Tamanho de Objeto Grande, MO – Tamanho Médio de Objeto, SO – Tamanho de Objeto Pequeno)

Discriminação

Par. 2.3.4 - DISCRIMINAÇÃO: Para cada nível de segurança, o Detector de Metais deve discriminar os objetos metálicos descritos no padrão
. A capacidade de detecção do WTMD deve ser estável, sem flutuações. Recalibração periódica não é necessária.
A sensibilidade da WTMD deve ser ajustável para que possa detectar o maior número possível de objetos perigosos.

Especificações técnicas

Dimensões / Peso

A largura mínima da passagem da WTMD deve ser de pelo menos 710 mm e a altura mínima da passagem de pelo menos 2010 mm.
As dimensões externas da WTMD devem ser menores que 880 x 2300 mm (largura x altura).

Propriedades mecânicas

O design do WTMD deve ser otimizado ao máximo contra o desgaste. A estrutura do WTMD deve ser muito robusta para garantir máxima proteção contra danos.
A estrutura da WTMD deve ser modular e escolhida de modo que o número de componentes existentes seja reduzido ao mínimo para reduzir possíveis fontes de erro.
A estrutura do WTMD deve ser escolhida para que possa ser montada e desmontada rapidamente. O tempo máximo de montagem para todo o WTMD não deve ser superior a 10 minutos.
O WTMD deve ser um dispositivo independente, com superfícies lisas, robustas e laváveis.
O WTMD deve ter proteção adicional na área do piso contra danos causados por impactos, máquinas de limpeza, água respingada e outras substâncias como agentes de limpeza.
Toda a unidade de controle deve ser instalada na barra transversal superior.
O WTMD deve poder ser ancorado ao solo em quatro pontos, se possível.

Um conjunto de proteção contra vandalismo (opção) para locais críticos de instalações (por exemplo, áreas propensas a vandalismo, áreas não vigiadas ou prisões) deve ser oferecido como opção. O conjunto de proteção contra vandalismo deve oferecer um nível muito alto de proteção contra violação na forma de uma carcaça metálica protetora para a unidade de controle. Todos os conectores de cabo devem ser fixados com tampas rosqueadas, que só podem ser removidas com ferramentas apropriadas.

Propriedades Elétricas

O WTMD deve ser capaz de suportar o máximo de interferência elétrica e mecânica externa possível para garantir fácil instalação em todos os ambientes
. O WTMD deve estar equipado com um sistema de autodiagnóstico que, por meio de sinalização imediata, indica erros ou flutuações de desempenho durante a partida e também durante a operação contínua.
O WTMD deve estar equipado com pelo menos 2 fotocélulas para um contador bidirecional totalmente automático e de alta precisão (número de pessoas entrando e saindo) e para uma análise estatística de passagens e alarmes.

Por razões de segurança, o WTMD deve estar sempre ativo. O uso de fotocélulas (sensores IR) para evitar alarmes de WTMD que ocorram devido a materiais em movimento próximo ou interferência elétrica externa não é permitido.
O consumo máximo de energia do WTMD não deve ser superior a 40VA (watts).

Ergonomia - Indicadores visuais e acústicos

O WTMD deve estar equipado com quatro faixas de luz para indicar a massa metálica encontrada, duas na entrada e duas na saída (cada uma à esquerda e à direita), que podem ser facilmente vistas em todas as condições de luz do dia. Devem
existir pelo menos 20 diferentes zonas de indicação vertical (com transição suave) para a melhor localização possível do objeto metálico.
As quatro barras indicadoras multizona devem ser programáveis independentemente como indicador STOP + GO e/ou indicador de posição LED para melhorar o funcionamento e a visibilidade dos indicadores e garantir fácil instalação.
Deve ser possível operar o WTMD em ambas as direções. O display Stop + Go e/ou o display de posição devem poder ser ativados simultaneamente, em ambos os lados do arco.
A unidade de controle WTMD deve estar equipada com um alarme visual que possa ser claramente visto a pelo menos 5 m. A exibição visual deve usar grafeno, que é exibido proporcionalmente ao tamanho da massa metálica atravessada. Sinais abaixo do limite de alarme devem ser exibidos em verde e sinais acima do limite de alarme em vermelho.
O WTMD deve estar equipado com um alarme de áudio cuja duração, tom e volume possam ser ajustados.
O WTMD deve fornecer ao operador sinais acústicos e visuais apropriados durante a fase de partida e durante a operação.
O WTMD deve exibir o nível de segurança atual na inicialização.
O WTMD deve ter um procedimento automático de verificação diária, que pode ser ativado com um chip card. O resultado do teste deve ser exibido no display da unidade de controle.

Programação e conectividade

O WTMD deve ter 6 opções diferentes de programação:
chip
card Unidade de controle teclado
Programação via porta RS232 e laptop
Controle Remoto infravermelho (IR) (Protegido por senha)
Bluetooth
Opcionalmente, o WTMD deve ser equipado com um módulo de rede para aquisição estatística de dados (contadores de trânsito em tempo real e exibição de alarmes) e monitoramento do WTMD (relatórios de status, etc.).
O módulo de rede deve ter registrador de dados, relógio em tempo real, servidor web integrado e análise estatística de dados de trânsito.

Os dados transmitidos pelo módulo de rede devem ser enviados usando o Advanced Encryption Standard (AES) (FIPS PUB 197) e não devem ser visíveis para terceiros.

O gerenciamento remoto e o monitoramento do WTMD utilizam a conexão Ethernet via protocolo TCP-IP e não devem exigir nenhum software especial.

A escolha do nível de segurança deve ser feita extremamente rapidamente com o cartão de chip apropriado.
O acesso à programação WTMD deve ser protegido por um cadeado mecânico e uma senha alfanumérica de pelo menos 6 caracteres. O WTMD deve ter pelo menos dois níveis de programação (Usuário e Super Usuário), cada um protegido por sua própria senha.
O sistema deve ser projetado de modo que possa ser instalado e configurado no menor tempo possível: um procedimento de "autoinstalação de um toque" (OTS) deve estar disponível. O procedimento de autoinstalação deve realizar uma série de testes e ajustes aplicados aos seguintes aspectos: operação dos dispositivos de sinalização, parâmetros eletricamente relevantes, configuração do arco e compatibilidade eletromagnética com o ambiente (instruções para cada etapa individual da sequência devem ser fornecidas). , na tela da unidade de controle).
Uma função que busca automaticamente um canal de transmissão adequado, um canal com influências mínimas de possíveis fontes de interferência no ambiente de instalação, deve estar disponível. O canal de transmissão selecionado deve ser exibido ao final do procedimento.
O dispositivo deve ser capaz de registrar o valor do sinal recebido do ambiente e, se possível, adaptar isso por meio de ajuste automático de fins para alcançar a maior imunidade possível a interferências eletromagnéticas (ENA = Ajuste de Ruído Ambiental).
Uma função adicional deve ser uma medição de interferência eletromagnética (em percentual do limiar de alarme) do ambiente exibido na unidade de controle, que possibilita encontrar a melhor posição possível no local em caso de interferência de natureza eletromagnética.
Um procedimento para detectar e compensar distúrbios causados por vibrações mecânicas, por exemplo, vibrações no solo, compressão forte de ar ou vento, deve estar disponível.

Propriedades ambientais

Temperaturas de armazenamento: de -31°F (-35°C) a 158°F (+70°C).
Temperaturas de operação de -4°F (-20°C) a 158°F (+70°C).
Umidade relativa de armazenamento: de 0 a 95% sem condensação
Umidade relativa de operação: de 0 a 95% sem condensação

Segurança Elétrica, inofensividade e certificações

A WTMD deve ser realizada por um órgão credenciado e independente (por exemplo, centro de testes oficialmente reconhecido; laboratório etc.), de acordo com as regulamentações para a proteção da segurança e proteção
. A saúde do trabalhador em risco devido a campos eletromagnéticos (área de exposição) deve ser verificada e certificada.

Segurança Elétrica: Por razões de segurança, para evitar qualquer risco de riscos elétricos, o WTMD deve ser operado com uma tensão nominal não superior a 50V AC (Baixa Corrente - Também para o Terra em caso de falha de corrente).
A WTMD deve usar campos magnéticos HF (onda contínua) (campos pulsados não são permitidos!) para garantir a menor influência possível sobre marcapassos e outros dispositivos de apoio à saúde.

A WTMD não pode interromper, influenciar ou mesmo tornar inutilizável quaisquer dispositivos médicos, como aparelhos auditivos, marcapassos, desfibriladores ou estimuladores neurológicos.
